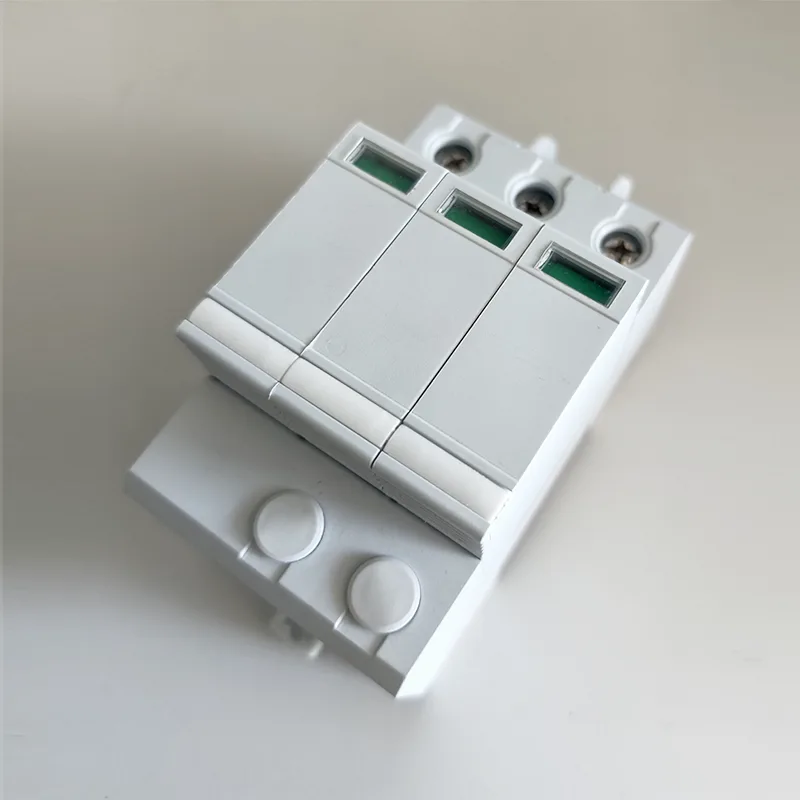

Dispositivo protector contra sobretensiones T2 DC1000V SPD

Introducción detallada y ventajas: El dispositivo protector contra sobretensiones T2 DC1000V SPD del proveedor GREENWATT es un protector contra sobretensiones tipo 2 diseñado para sistemas de CC de alto voltaje. Estos sistemas, como las granjas fotovoltaicas de 1000 V o las grandes estaciones de almacenamiento de energía, enfrentan riesgos únicos: un voltaje más alto significa que incluso las sobretensiones pequeñas pueden causar más daños, y el equipo (como los inversores de 1000 V) suele ser más costoso de reemplazar. Este DOCUP aborda esos riesgos directamente.

Tiene un voltaje de funcionamiento continuo máximo de 1000 V CC, que coincide con el voltaje normal de los circuitos CC de alto voltaje. Cuando se produce una sobretensión, ya sea por la caída de un rayo distante o por un cambio repentino de carga en la red, se activa en menos de 25 nanosegundos. Limita el pico de voltaje a un nivel seguro (por debajo de 2500 V para una sobretensión de 10 kA), evitando que se transmita al equipo conectado.

Datos técnicos

Análisis de ventajas técnicas

1. Mecanismo de Respuesta Rápida

En caso de rayos o transitorios en la red, el dispositivo protector contra sobretensiones SPD GreenWatt T2 DC1000V puede activar la protección en 25 nanosegundos, limitando rápidamente la sobretensión y evitando su conducción al inversor o al sistema de batería.

2. Capacidad de fijación de voltaje estable

Bajo una sobrecorriente de 10 kA, puede controlar la sobretensión por debajo de 2500 V, lo que reduce efectivamente el riesgo de falla del aislamiento.

3. Adaptabilidad a estructuras de sistemas de alto voltaje

En comparación con los sistemas de 600 V u 800 V, los sistemas de 1000 V tienen requisitos más altos de capacidad de resistencia a sobretensiones. El diseño estructural de este producto mejora las capacidades de aislamiento y disipación de calor, lo que lo hace adecuado para funcionamiento a largo plazo en entornos de alto voltaje.

4. Diseño modular

Admite montaje en riel DIN, lo que facilita una rápida implementación y reemplazo dentro de gabinetes de CC o cajas combinadoras fotovoltaicas.

Preguntas y respuestas

1. ¿Qué es el SPD T1?

T1 SPD (Dispositivo de protección contra sobretensiones tipo 1) es el dispositivo de protección contra sobretensiones principal para sobretensiones grandes e infrecuentes (principalmente por rayos directos o fallas importantes en la red eléctrica).

T1: SPD probados de Tipo I evaluados utilizando corriente de descarga nominal In, voltaje de impulso de 1,2/50 μs y corriente de impulso máxima Iimp. Instalado en los puntos de entrada del sistema (por ejemplo, paneles de distribución principales), bloquea las sobretensiones extremas antes de que ingresen a los circuitos internos y no maneja sobretensiones pequeñas de alta frecuencia.

2. ¿Qué es el SPD T2? ¿En qué se diferencia del T1 SPD?

T2 SPD (dispositivo de protección contra sobretensiones tipo 2) es un dispositivo de protección secundaria para sobretensiones pequeñas y comunes (por ejemplo, rayos indirectos o variaciones de carga de la red).

T2: SPD Clase II probado con corriente de descarga nominal In, sobretensión de 1,2/50 μs y corriente de descarga máxima Imax. Limita las sobretensiones residuales a niveles de voltaje seguros, protegiendo equipos sensibles (por ejemplo, inversores).

3. ¿Se intercambian T1 SPD y T2 SPD?

No. La instalación del SPD T2 en el gabinete de entrada (posición T1) corre el riesgo de fallar debido a su baja capacidad para manejar grandes sobretensiones de corriente. Por el contrario, instalar el SPD T1 en el extremo de carga (posición T2) no logra reducir las pequeñas sobretensiones de corriente a niveles seguros, lo que podría dañar equipos sensibles (por ejemplo, BMS). Sus filosofías de diseño y funciones funcionales difieren fundamentalmente, lo que hace imposible la intercambiabilidad.
