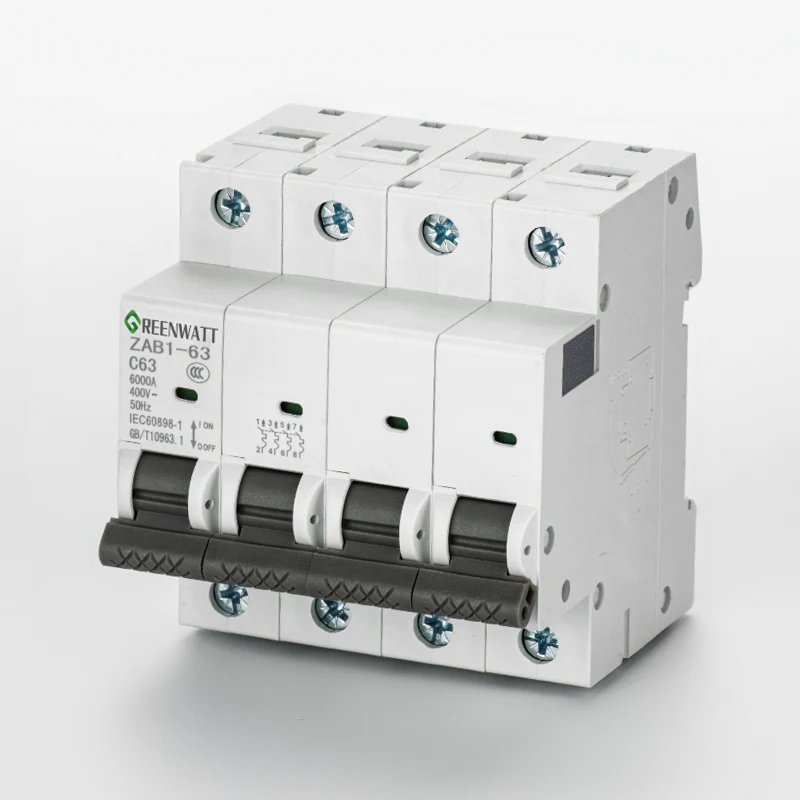

Disyuntor miniatura de 4P DC1000V 40A 6KA DC

GREENWATT se especializa en la fabricación de disyuntores en miniatura de CC 4P DC1000V 40A 6KA, diseñados específicamente para sistemas solares fotovoltaicos (PV) y entornos de distribución de energía de CC de alto voltaje. Este producto tiene un voltaje nominal de 1000 V CC, una corriente nominal de 40 A y una capacidad de interrupción en cortocircuito de 6 KA. Al combinar la estructura 4P con conexiones en serie y en paralelo entre los electrodos, aborda de manera efectiva el desafío de extinción de arco de los circuitos de CC que carecen de puntos naturales de cruce por cero, proporcionando protección confiable contra cortocircuitos y sobrecargas para sus equipos de CC, inversores y gabinetes de almacenamiento de energía.

Descripción general de la tecnología principal del producto

En los sistemas modernos de distribución de energía de CC, los crecientes niveles de voltaje imponen mayores exigencias a las capacidades de extinción de arco de los disyuntores. El disyuntor miniatura 4P DC1000V 40A 6KA DC presenta un diseño modular, lo que permite configuraciones de cableado flexibles a través de su estructura física de 4 polos (4P).

Lógica de aplicación en sistemas de 1000 V CC

Debido a que la corriente CC no tiene un punto de cruce por cero natural como la corriente CA, interrumpir los arcos CC de alto voltaje es extremadamente difícil. Este disyuntor GREENWATT recomienda utilizar series 2P o configuraciones de cableado paralelo específicas. Al utilizar dos o más polos del disyuntor 4P en serie, se puede aumentar el espacio libre eléctrico de la cámara de extinción de arco, logrando así una interrupción segura bajo un alto voltaje de 1000 VCC. Esta configuración se usa ampliamente en sistemas de almacenamiento de energía de tamaño mediano y gabinetes de distribución de CC de alto voltaje.

Protección dual contra sobrecarga y cortocircuito

Protección contra sobrecarga: cuando la corriente del circuito excede los 40 A nominales durante un período prolongado, el elemento térmico interno disparará.

Protección contra cortocircuitos: el disyuntor miniatura 4P DC1000V 40A 6KA DC tiene una capacidad de corte de 6KA, lo que significa que puede desconectar rápidamente el enlace físico cuando se encuentra con una enorme corriente de cortocircuito instantánea, evitando que los cables e inversores se dañen por las altas temperaturas.

diagrama de cableado:

Esquema de cableado y guía de instalación

Principio de configuración de 1000 V 2P

Para garantizar la seguridad en entornos de alto voltaje de 1000 V, los usuarios normalmente reconfiguran el disyuntor en miniatura de CC 4P DC1000V 40A 6KA. Por ejemplo, dos polos están conectados en serie como terminal positivo y los otros dos están conectados en serie como terminal negativo. Este método utiliza el amplio espacio de la unidad 4P, mejorando el nivel de aislamiento general y garantizando un funcionamiento robusto en entornos de 1000 V CC.

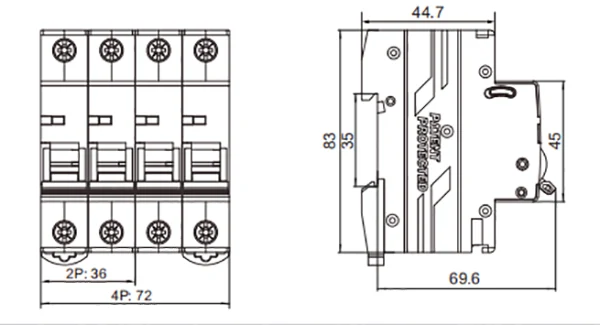

Diseño físico e instalación.

Diseño compacto: Incluso con la estructura 4P, GREENWATT ha optimizado el tamaño, reduciendo la ocupación de espacio dentro de la caja de distribución.

Montaje en riel estándar: Compatible con riel DIN estándar de 35 mm; la instalación simplemente requiere encajar y apretar los terminales.

Preguntas frecuentes

P: ¿Se puede conectar un disyuntor 4P a un sistema de 1000 V usando solo terminales 2P?

R: No se recomienda. Para un disyuntor en miniatura de CC 4P DC1000V 40A 6KA, para lograr un voltaje de extinción de arco seguro de 1000V, la carga de voltaje generalmente se comparte conectando los terminales en serie. Consulte el diagrama de cableado específico para su funcionamiento.

P: ¿Es suficiente una capacidad de corte de 6KA para un sistema fotovoltaico?

R: En la mayoría de los sistemas fotovoltaicos residenciales y comerciales e industriales de tamaño mediano, una capacidad de corte de cortocircuito de 6 KA es suficiente para cubrir el nivel de corriente de cortocircuito esperado y proteger eficazmente los equipos sensibles aguas abajo.

P: ¿Este producto es compatible con OEM o personalización?

R: Sí. Además del disyuntor miniatura estándar 4P 1000V 40A 6KA DC, GREENWATT también puede proporcionar soluciones personalizadas de acuerdo con sus requisitos técnicos.
