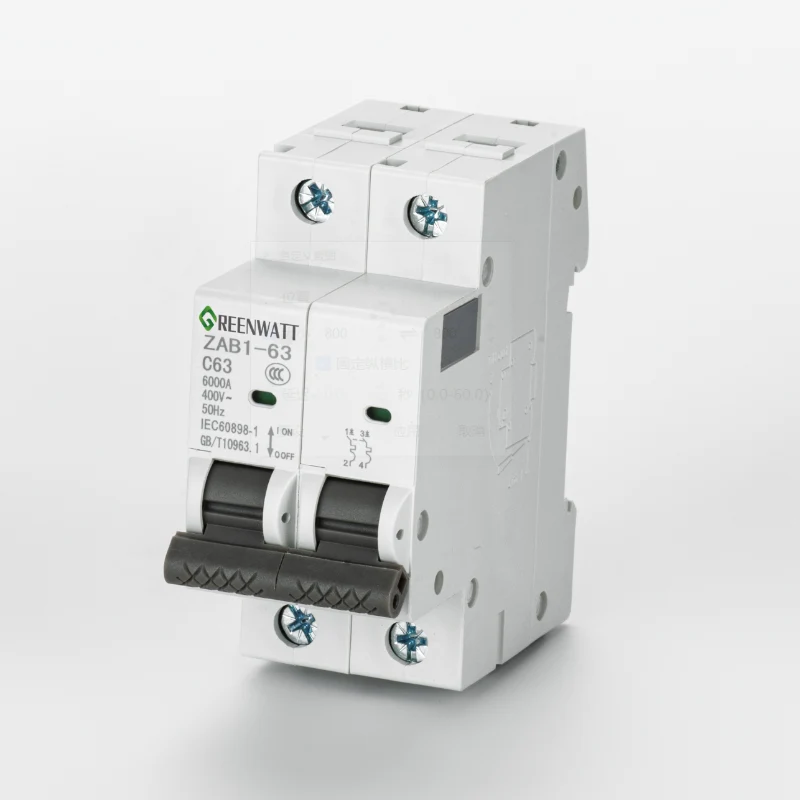

Disyuntor en miniatura 2P 500V 63A CC

El disyuntor miniatura MCB 2P 500V 63A CC del proveedor GREENWATT es un producto fabricado para proteger circuitos CC 500V. Tiene 2 polos, por lo que proporciona protección bipolar para su sistema de CC. Esto es importante porque los circuitos de CC deben desconectar ambos polos para garantizar la seguridad. Su corriente nominal es de 63 A, que es adecuada para la mayoría de cargas de CC pequeñas y medianas, como sistemas de energía solar a pequeña escala o dispositivos industriales alimentados por CC.

Este disyuntor en miniatura de CC ZAB1Z-63 2P 500 V 63 A tiene varias características clave. Primero, tiene protección contra sobrecargas. Si la corriente en el circuito supera los 63 A, el MCB se disparará automáticamente. Esto detiene la corriente y evita que los cables o el equipo se sobrecalienten. En segundo lugar, tiene protección contra cortocircuitos. Cuando ocurre un cortocircuito (como un cable que toca otro cable), el MCB cortará rápidamente la corriente. Esto evita incendios o daños a equipos costosos.

Posicionamiento de productos y escenarios de aplicación

El disyuntor miniatura de CC 2P 500 V 63 A se utiliza principalmente para la protección de circuitos de CC por debajo de 500 V. Las aplicaciones comunes incluyen:

Sistemas fotovoltaicos de pequeño y mediano tamaño.

Protección del lado CC de paquetes de baterías de almacenamiento de energía

Sistemas de energía de comunicación.

Sistemas de control industriales de CC

Cajas de distribución CC

Los sistemas duales se diferencian de los sistemas de CA; al desconectar, los terminales positivo y negativo deben desconectarse simultáneamente para evitar la formación de arcos continuos. Por lo tanto, este disyuntor en miniatura de CC 2P 500 V 63 A adopta una estructura de interrupción síncrona bipolar para cumplir con los requisitos de seguridad de los sistemas de CC.

Descripción de la función principal

1.Protección contra sobrecarga

Cuando la corriente de línea excede el valor nominal de 63 A, el mecanismo de disparo térmico interno se activará, lo que provocará que el disyuntor se dispare automáticamente, evitando que una sobrecorriente prolongada cause sobrecalentamiento del conductor o daños al equipo.

2.Protección contra cortocircuitos

En caso de un cortocircuito, el sistema de disparo magnético responderá rápidamente, cortando instantáneamente el circuito, reduciendo el riesgo de formación de arcos y protegiendo los equipos aguas abajo.

3.Desconexión síncrona bipolar

Desconectar solo un polo en un sistema de CC aún puede representar un peligro para la seguridad. El disyuntor en miniatura GreenWatt 2P 500V 63A DC utiliza una estructura bipolar para garantizar que los polos positivo y negativo estén desconectados simultáneamente.

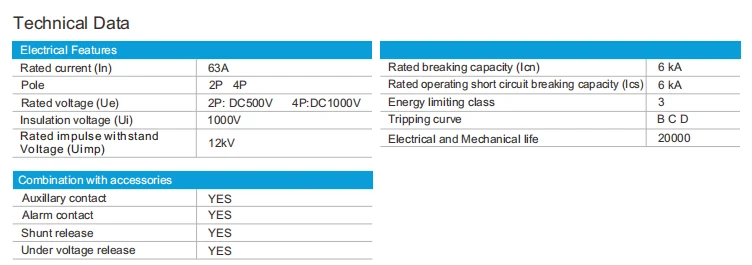

Datos técnicos

Ventajas estructurales y materiales

Diseño de carcasa retardante de llama

La carcasa está hecha de material plástico de ingeniería ignífugo, que no se deforma fácilmente en ambientes de alta temperatura, lo que reduce el riesgo de incendio.

Componentes conductores de cobre T2

Los componentes conductores internos están hechos de cobre T2, que tiene una conductividad estable, un buen control del aumento de temperatura y no se sobrecalienta fácilmente durante el funcionamiento a largo plazo.

Diseño compacto

Tamaño reducido, instalado sobre carril DIN estándar, ahorrando espacio interno en la caja de distribución, apto para proyectos con espacio limitado.

Instrucciones de instalación y uso

Método de instalación: instalación en riel DIN estándar

Ambiente de instalación recomendado: Interior o en una caja de distribución impermeable

Recomendado para usar con bloques de terminales dedicados de CC

Para uso en exteriores, se requiere una carcasa resistente a la lluvia y al polvo.

Preguntas frecuentes

P1: ¿Se puede utilizar este disyuntor en sistemas fotovoltaicos?

Sí, se usa comúnmente en pequeños conjuntos fotovoltaicos o sistemas de almacenamiento de energía en sistemas DC 500V.

P2: ¿Es obligatoria la desconexión bipolar?

Se recomienda utilizar un disyuntor bipolar en sistemas de CC para garantizar que los polos positivo y negativo se desconecten simultáneamente, mejorando la seguridad.

P3: ¿Puede funcionar a plena carga durante períodos prolongados?

Se recomienda seleccionar un modelo adecuado dentro del rango de corriente nominal para evitar un funcionamiento prolongado a carga completa y garantizar la vida útil.

P4: ¿Admiten compras al por mayor?

Se admiten pedidos al por mayor. Comuníquese con GreenWatt para obtener una cotización e información de entrega.
