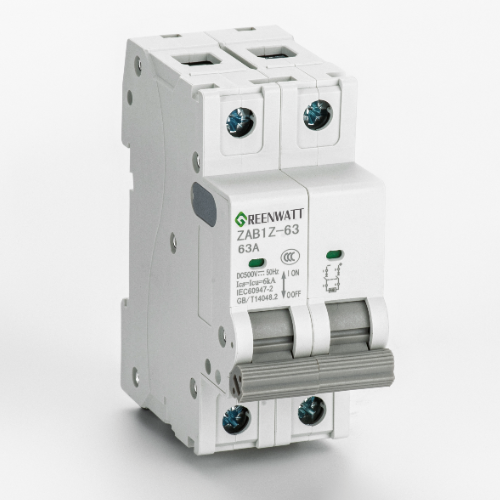

Disyuntor en miniatura 2P 500V 16A CC

El disyuntor miniatura 2P 500V 16A CC es un dispositivo de protección en miniatura desarrollado y fabricado independientemente por nosotros para satisfacer las necesidades de protección de los circuitos CC. Pertenece a la serie de disyuntores de CC del proveedor GreenWatt. A diferencia de los disyuntores de CA, este producto está específicamente adaptado a las características de corriente constante y de cruce por cero de los circuitos de CC. Su estructura optimizada de extinción de arco permite la desconexión rápida de circuitos anormales como sobrecargas y cortocircuitos, evitando daños al equipo y riesgos de seguridad. El diseño de 2 polos permite la desconexión simultánea de ambos polos, lo que garantiza un aislamiento seguro del sistema de CC. La combinación de una corriente nominal de 16 A y un voltaje nominal de 500 V coincide con precisión con los requisitos de uso de pequeños sistemas fotovoltaicos, gabinetes de control de CC y fuentes de alimentación de CC de comunicaciones, lo que lo convierte en un componente de protección básica indispensable en la distribución de energía de CC.

Características clave del producto

1. Protección precisa, segura y confiable

El disyuntor en miniatura GreenWatt 2P 500V 16A DC presenta una protección precisa contra sobrecargas y cortocircuitos. Cuando la corriente en el circuito excede el valor nominal de 16 A, el producto se disparará automáticamente, cortando el circuito. En caso de fallo de cortocircuito, puede responder rápidamente, evitando los riesgos de seguridad causados ​​por la formación de arcos continuos. El producto tiene características de disparo optimizadas, que pueden activar de manera flexible la protección según condiciones anormales del circuito. No se disparará en falso debido a fluctuaciones de corriente instantáneas, ni causará daños al equipo debido a retrasos en la respuesta, lo que brinda protección integral para los circuitos y equipos de CC. El rendimiento de protección de este producto se ha sometido a pruebas rigurosas y cumple con múltiples estándares de certificación nacionales e internacionales, como CE, CB, TUV y CCC, lo que lo hace seguro para su uso en diversos escenarios de CC.

2. Diseño compacto, fácil instalación

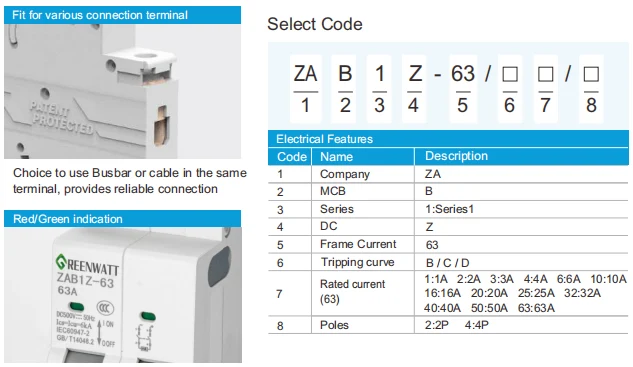

El disyuntor en miniatura GreenWatt 2P 500V 16A DC adopta un diseño de estructura en miniatura, lo que lo hace compacto y se integra fácilmente en gabinetes eléctricos y cajas de distribución con espacio limitado. Está especialmente indicado para su uso en escenarios con componentes densos, como sistemas fotovoltaicos. El producto admite montaje en carril DIN estándar y no requiere herramientas complejas. Simplemente deslice el producto a la posición designada en el riel y asegúrelo, mejorando significativamente la eficiencia de la instalación y reduciendo los costos de mano de obra. Además, el diseño del bloque de terminales en forma de U del producto permite un cableado flexible para adaptarse a diversas especificaciones de cables de cobre, satisfaciendo las necesidades de cableado de diferentes escenarios.

3. Alta durabilidad y amplia compatibilidad

En la fabricación del disyuntor en miniatura GreenWatt 2P 500V 16A DC, utilizamos materiales ignífugos de alta calidad y componentes conductores superiores, que poseen excelente resistencia a altas temperaturas, resistencia a la humedad y resistencia a la corrosión, lo que lo hace adecuado para diversos entornos complejos, incluidas aplicaciones industriales y exteriores. El producto cuenta con una vida mecánica de hasta 20 000 ciclos y una vida eléctrica de hasta 10 000 ciclos, lo que garantiza un funcionamiento estable a largo plazo y requiere un mantenimiento mínimo, lo que reduce eficazmente los costos para el usuario. Este producto es ampliamente aplicable, adecuado para pequeños conjuntos fotovoltaicos, fuentes de alimentación de comunicación de CC, gabinetes de control de CC, protección de motores de CC pequeños, etc., lo que lo convierte en un disyuntor en miniatura de CC muy versátil.

Ventajas técnicas

I. Estructura de extinción de arco optimizada

Abordando las características de los circuitos de CC (sin punto de cruce por cero natural y larga duración del arco), el disyuntor en miniatura de CC GreenWatt 2P 500 V 16 A cuenta con un sistema de extinción de arco interno estructuralmente mejorado. Al aumentar el espacio de la cámara de arco, optimizar el espaciado de los contactos e incorporar un diseño de inicio de arco de expulsión magnética, el arco puede ser atraído rápidamente hacia la rejilla de extinción de arco y enfriado en etapas después de la formación, acortando así el tiempo de formación del arco, reduciendo la erosión del contacto y mejorando la estabilidad del proceso de ruptura.

II. Control de disparo más preciso

Este producto emplea un principio de disparo termomagnético. En condiciones de sobrecarga logra una rotura retardada de un elemento térmico; en condiciones de cortocircuito, logra un disparo instantáneo a través de un sistema magnético. Los parámetros internos están rigurosamente calibrados y permanecen estables bajo ligeras fluctuaciones de corriente para minimizar los disparos falsos, al mismo tiempo que brindan una respuesta rápida bajo sobrecargas severas o fallas de cortocircuito, equilibrando la sensibilidad de la protección y la estabilidad operativa.

III. Diseño de materiales seguros y respetuosos con el medio ambiente

El disyuntor miniatura GreenWatt 2P 500V 16A DC utiliza materiales que cumplen con los estándares RoHS 2.0. La carcasa está hecha de plástico de ingeniería ignífugo, lo que mejora el rendimiento de seguridad en entornos de alta temperatura. La estructura terminal optimizada garantiza un contacto más estrecho, lo que reduce eficazmente la resistencia del contacto y el aumento de temperatura, minimizando los riesgos potenciales durante el funcionamiento a largo plazo.

IV. Capacidad de expansión modular

Este modelo adopta una estructura modular, lo que permite la expansión de contactos auxiliares o de alarma según los requisitos del sistema, permitiendo retroalimentación de señal remota o funciones de monitoreo de estado. El diseño modular facilita el mantenimiento y las actualizaciones futuras y permite una combinación flexible en diferentes proyectos, mejorando la adaptabilidad general del sistema.
