Disyuntor en miniatura 1P 50V 250A CC

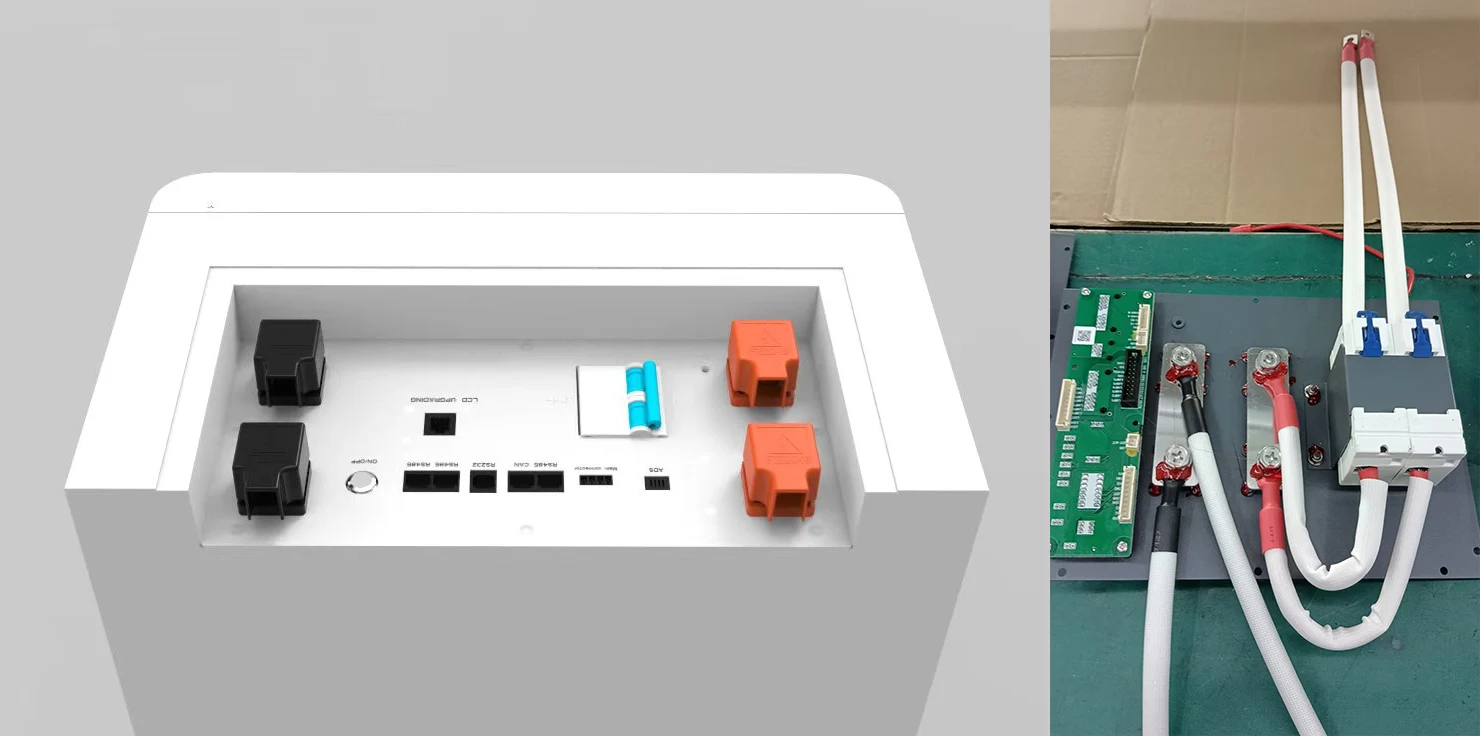

El disyuntor en miniatura de CC 1P 50 V 250 A, un dispositivo central de protección de CC para la fábrica de GreenWatt, está diseñado específicamente para entornos de bajo voltaje de CC de 50 V y condiciones de alta corriente de 250 A. Rompiendo con las limitaciones de los disyuntores multipolares tradicionales con su diseño voluminoso, adopta un diseño unipolar para adaptarse a las necesidades de instalación de equipos miniaturizados. Este producto puede usarse ampliamente en escenarios como paquetes de baterías de almacenamiento de energía en el hogar, dispositivos portátiles de almacenamiento de energía y pequeños sistemas de distribución de energía de CC. Su función principal es desconectar rápidamente el circuito cuando se producen sobrecargas o cortocircuitos, evitando daños al equipo y riesgos de seguridad, y garantizando el funcionamiento estable del sistema de CC.

Aspectos destacados del diseño y la estructura del producto principal

1.Diseño estructural general

El disyuntor en miniatura de CC GreenWatt 1P 50V 250A presenta una estructura unipolar compacta. Su pequeño tamaño total permite el montaje directo en rieles DIN estándar de 35 mm, lo que ahorra espacio de instalación interna y lo hace adecuado para escenarios de instalación compactos, como pequeños gabinetes de almacenamiento de energía y dispositivos portátiles. La carcasa del producto utiliza un diseño de encapsulación integrado, que proporciona un sellado excelente y previene eficazmente el polvo y el contacto accidental, mejorando así la seguridad.

Para abordar el problema de la disipación de calor bajo cargas de alta corriente en una configuración unipolar, empleamos de manera innovadora un diseño en el que dos polos se conectan en paralelo para formar un solo polo. Esto reduce efectivamente la temperatura de funcionamiento del producto, lo que garantiza que el disyuntor en miniatura de CC GreenWatt 1P 50 V 250 A mantenga un rendimiento estable incluso cuando transporta una corriente de 250 A durante períodos prolongados, evitando fallas del equipo debido al sobrecalentamiento. Este diseño no sólo simplifica el proceso de instalación sino que también prolonga la vida útil del producto, haciéndolo más práctico que productos similares.

2.Materiales de los componentes principales

Material de la carcasa:Hecho de plástico PA66 ignífugo de grado V0, que posee excelentes propiedades ignífugas. Esto previene eficazmente la propagación del fuego causado por fallas en el circuito, cumpliendo con los estándares de seguridad contra incendios y garantizando la seguridad del equipo y del personal. Esta es una de las principales garantías de seguridad de todos los productos eléctricos GreenWatt.

Componentes conductores:Fabricado con un 99,9% de cobre de alta pureza, ofreciendo una excelente conductividad y baja resistencia. Esto reduce efectivamente la pérdida de energía y la generación de calor durante la transmisión de corriente, lo que garantiza un funcionamiento estable en condiciones de alta corriente de 250 A y evita daños por sobrecalentamiento debido a una mala conductividad.

Componentes de disparo:Emplea elementos bimetálicos y una estructura de disparo electromagnético. El elemento bimetálico utiliza materiales de alta calidad, que exhiben una alta estabilidad térmica y consistencia. Detecta con precisión las condiciones de sobrecarga del circuito, logrando un disparo retardado. La estructura de disparo electromagnético responde rápidamente a fallas de cortocircuito, cortando instantáneamente el circuito para una alta eficiencia de protección.

Ventajas técnicas del producto

1. Ventajas de disipación de calor y rodamientos de alta corriente

El disyuntor en miniatura de CC GreenWatt 1P 50 V 250 A puede transportar de manera estable una corriente nominal de 250 A. A través de un diseño paralelo bipolar y el uso de componentes conductores de cobre de alta pureza, reduce efectivamente el aumento de temperatura del producto, resolviendo el problema de disipación de calor de los disyuntores unipolares bajo cargas de alta corriente. Incluso bajo funcionamiento a carga completa a largo plazo, la temperatura del producto se puede controlar dentro de un rango razonable, evitando disparos anormales o daños a los componentes debido al sobrecalentamiento, mejorando así la estabilidad y confiabilidad del funcionamiento del producto.

2. Ventajas de rendimiento de protección precisa

El producto tiene funciones precisas de protección contra sobrecargas y cortocircuitos. La característica de disparo por sobrecarga puede lograr un disparo retardado según la carga del circuito, evitando disparos falsos causados ​​por una sobrecarga instantánea; la respuesta de disparo por cortocircuito es rápida, corta el circuito en milisegundos, bloquea eficazmente el impacto de la corriente de cortocircuito en el equipo y protege el sistema de CC y los equipos posteriores contra daños. Al mismo tiempo, el producto tiene un excelente rendimiento de extinción de arco, extinguiendo rápidamente el arco generado durante fallas del circuito, evitando quemaduras por arco en los componentes o causando riesgos de seguridad.

3. Ventajas de instalación y adaptación

Este producto adopta un método de montaje en riel DIN estándar, lo que hace que la instalación sea conveniente y permite una rápida integración con otros componentes eléctricos. Es adecuado para las necesidades de instalación de varios dispositivos CC pequeños. El diseño unipolar es compacto y ahorra espacio, lo que lo hace especialmente adecuado para su instalación en entornos compactos, como pequeños paquetes de baterías de almacenamiento de energía y dispositivos portátiles de almacenamiento de energía. Además, los terminales de cableado del producto cuentan con un diseño de túnel en forma de U, lo que facilita el cableado y proporciona la máxima capacidad de cableado para cumplir con los requisitos de uso reales.

4. Ventajas medioambientales y de cumplimiento

Nos adherimos estrictamente a estándares de producción respetuosos con el medio ambiente. Todos los componentes del disyuntor en miniatura de CC GreenWatt 1P 50V 250A cumplen con los estándares RoHS 2.0, están libres de sustancias peligrosas y cumplen con los requisitos ambientales globales. El producto ha obtenido múltiples certificaciones nacionales e internacionales, incluidas CE, CB, TUV y CCC, cumpliendo con los estándares de uso de diferentes países y regiones y adaptándose a las necesidades de adquisición de escenarios de CC de alta corriente y bajo voltaje en todo el mundo.
