Disyuntor en miniatura 1P 250V 10A CC

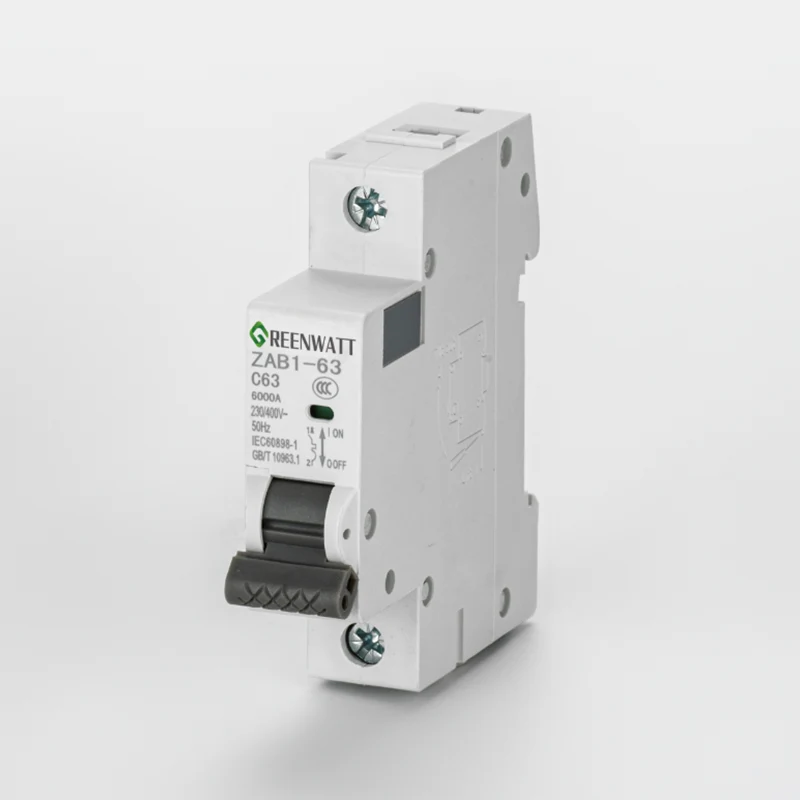

El disyuntor en miniatura de CC 1P 250 V 10 A, fabricado y suministrado por GreenWatt, es un disyuntor de protección adecuado para sistemas de CC pequeños y de bajo voltaje, ampliamente utilizado en pequeños sistemas de almacenamiento de energía, iluminación de CC, módulos de potencia y equipos de CC de baja potencia. Como producto maduro de un fabricante chino, este disyuntor en miniatura de CC cuenta con un mecanismo de disparo termomagnético, admite montaje en riel DIN, proporciona protección dual contra sobrecargas y cortocircuitos y cuenta con un diseño compacto que ocupa poco espacio, lo que lo hace adecuado para proyectos de ingeniería domésticos y de pequeña escala.

Enviar Consulta

Descripción del Producto

En sistemas de CC pequeños, las corrientes de línea son generalmente bajas, pero se requiere una alta confiabilidad de la protección. GreenWatt diseñó este disyuntor en miniatura de CC 1P 250 V 10 A centrándose en la utilización del espacio, la estabilidad operativa y la seguridad operativa a largo plazo.

Se utiliza principalmente para la protección de circuitos de CC de baja corriente por debajo de 250 V CC. Las aplicaciones comunes incluyen:

Módulos de almacenamiento de energía para el hogar.

Pequeños circuitos fotovoltaicos del lado de CC

Sistemas de iluminación LED CC

Fuentes de alimentación CC para equipos de comunicación.

Sistemas de control de CC de baja potencia.

Tabla de datos técnicos

Artículo	Especificación
Polo	1P, 2P, 3P, 4P
Tensión de trabajo nominal (Ue)	250 VCC (1P), 500 VCC (2P), 750 VCC (3P), 1000 VCC (4P)
Marco actual	63A
Corriente nominal (pulg.)	10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Tensión nominal de aislamiento (Ui)	1200V
Tensión nominal de resistencia al impulso (Uimp)	6kV
Características de disparo	ANTES DE CRISTO
Tipo de disparo	Magnético Térmico
Capacidad nominal máxima de ruptura de cortocircuito (Icu)	6kA
Capacidad nominal de interrupción de cortocircuitos de servicio (Ics)	6kA
Vida eléctrica	2000 ciclos
Vida mecánica	20000 ciclos
Categoría de sobretensión	III
Grado de contaminación	3
Temperatura de almacenamiento	-40°C ~ 85°C
Método de instalación	ESTRUENDO
Elevación	≤ 2000m
Dimensión	Ancho: 18 mm/Altura del poste: 68 mm Profundidad: 81 mm
Peso	125,3 g (1P), 250,55 g (2P), 375,9 g (3P), 501,1 g (4P)

Descripción funcional

1.Mecanismo de protección contra sobrecargas

Cuando la corriente de línea excede continuamente el valor nominal de 10 A, el dispositivo de disparo térmico interno se activará, lo que provocará que se dispare el disyuntor y evitará que los conductores se sobrecalienten durante un período prolongado.

2.Mecanismo de protección contra cortocircuitos

En caso de cortocircuito, el sistema de disparo magnético puede interrumpir rápidamente la corriente, reduciendo la duración del arco y disminuyendo el riesgo de daños al equipo.

3.Estructura termomagnética integrada

Este modelo adopta una estructura de disparo termomagnético, respondiendo por separado bajo diferentes condiciones de corriente, con una lógica operativa clara y alta estabilidad.

Diseño de estructuras y materiales.

Vivienda retardante de llama

La carcasa está hecha de material plástico de ingeniería ignífugo, diseñado teniendo en cuenta la seguridad como consideración principal, adecuado para instalación a largo plazo dentro de cajas de distribución.

Sistema conductor de cobre

Los componentes conductores internos están hechos de cobre de alta calidad, lo que garantiza una conductividad estable y mantiene el aumento de temperatura dentro de un rango razonable.

Estructura modular

Con un ancho de solo 18 mm, adopta un método de montaje en carril DIN estándar, consistente con el método de instalación de los disyuntores en miniatura convencionales, lo que facilita el mantenimiento.
